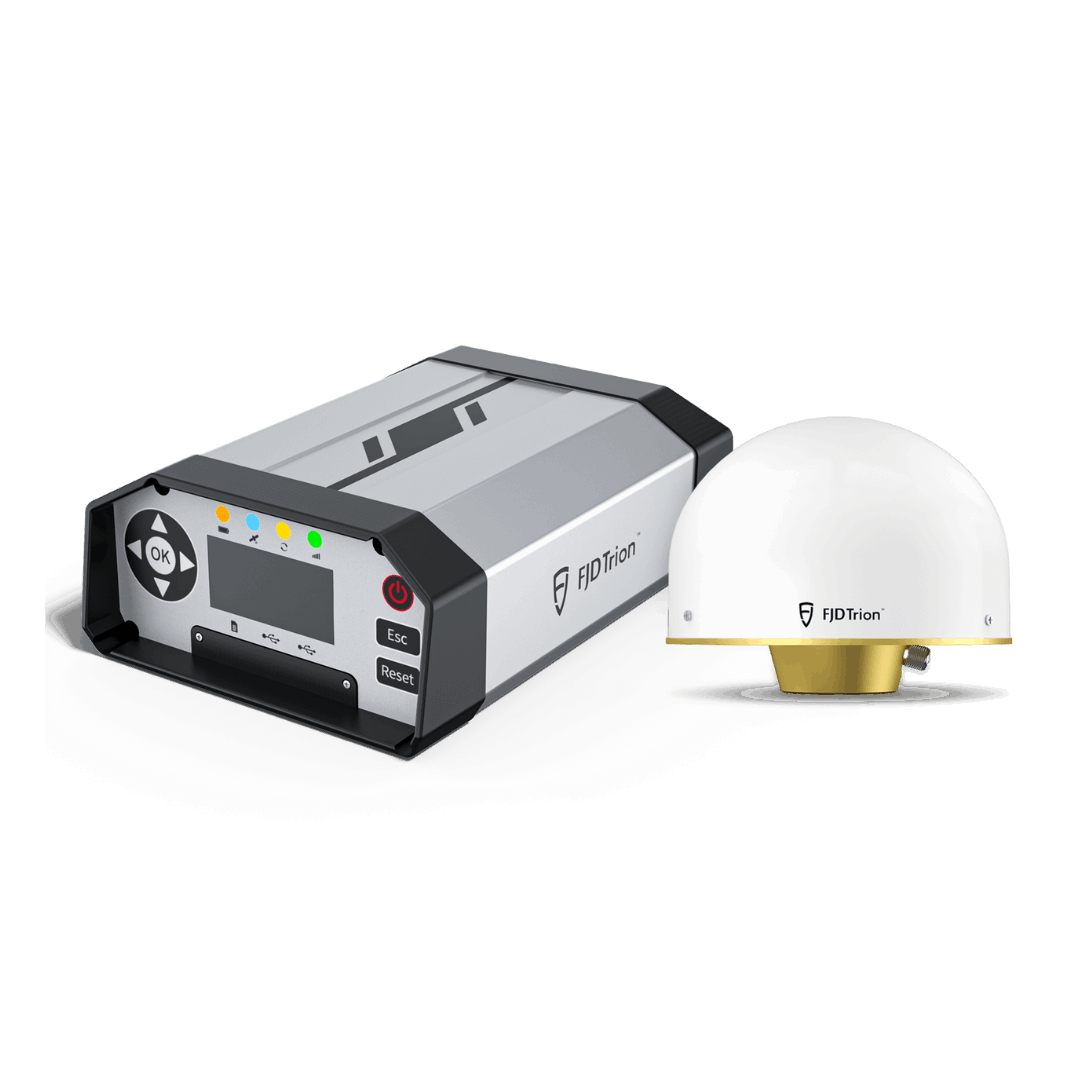

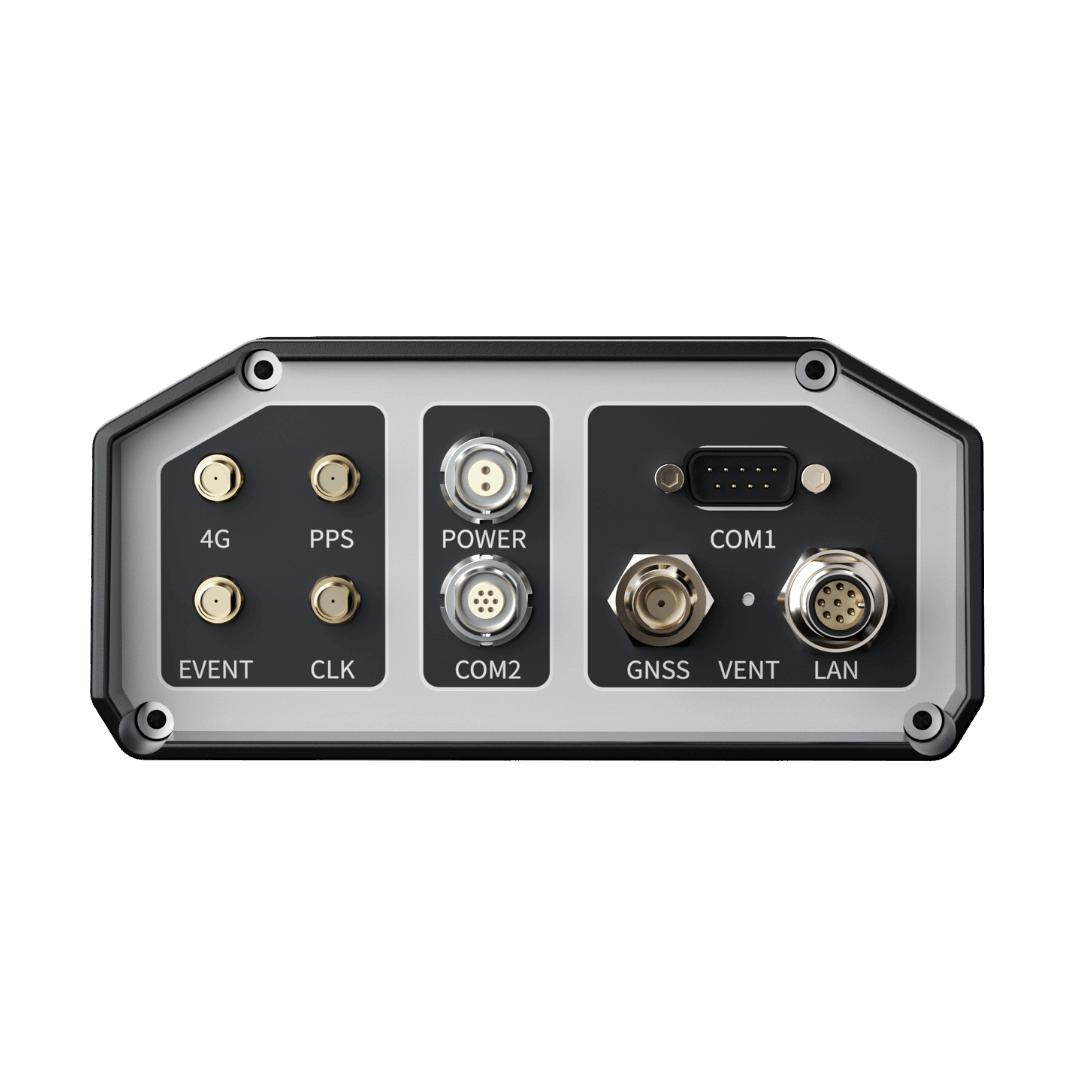

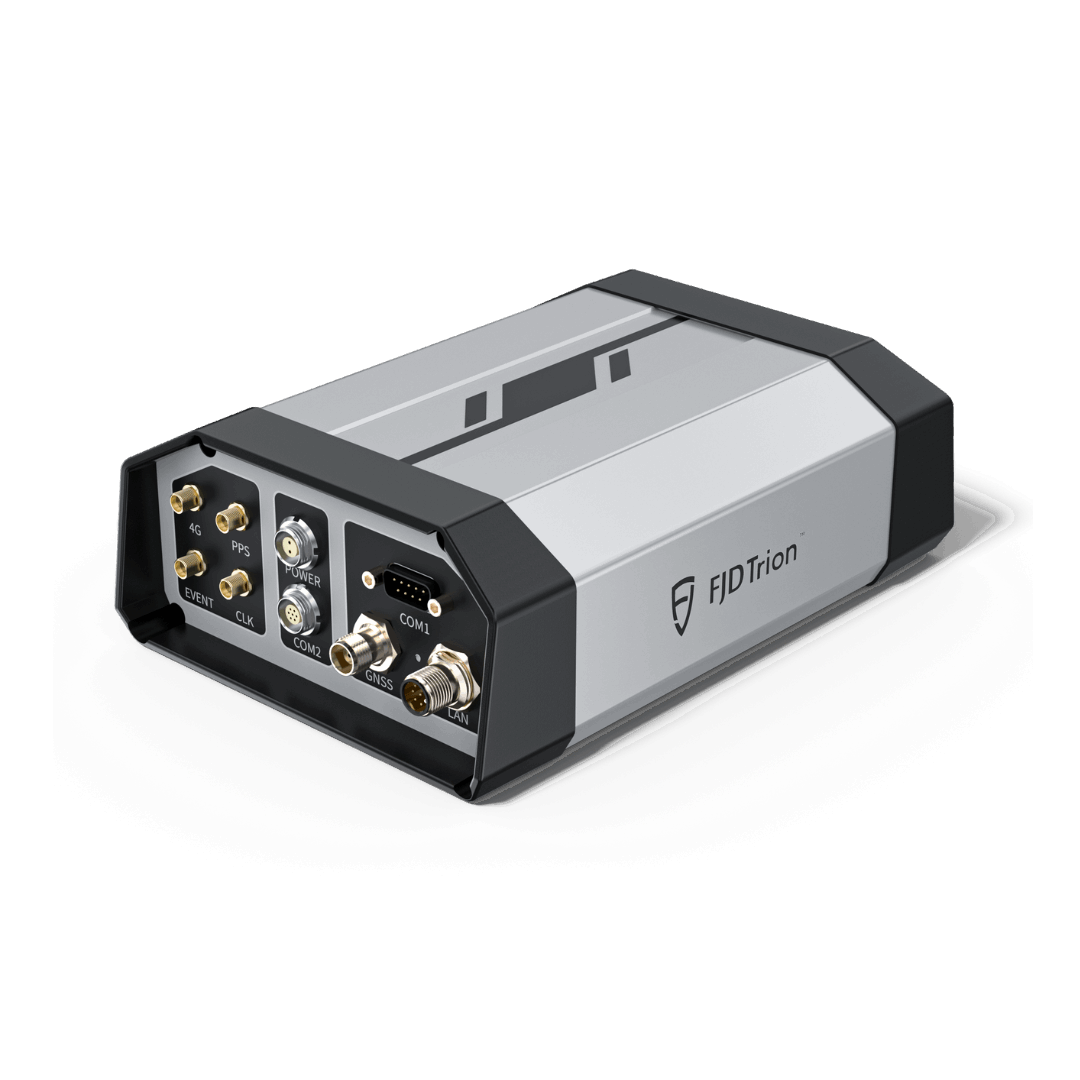

SISTEMA CORS FJD Trion N10
Sistema GNSS CORS de alto rendimiento que ofrece correcciones RTK rápidas, estables y precisas para agricultura, topografía y robótica.

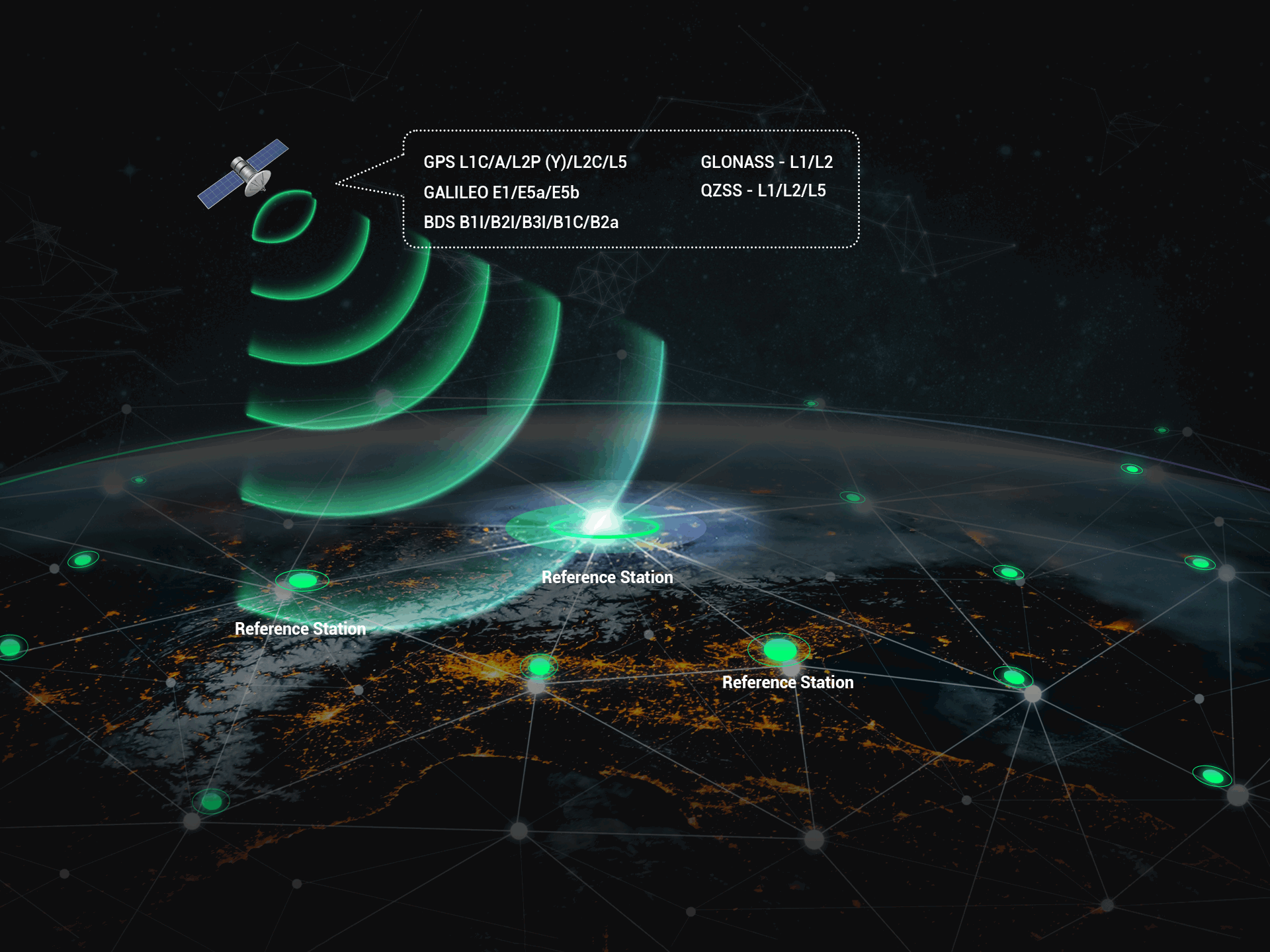

- Multiconstelación y multifrecuencia: Admite GPS, GLONASS, Galileo, BDS y QZSS en 16 bandas de frecuencia.
- Precisión centimétrica: Admite RTK y VRS únicos, precisión horizontal mejor que 2 cm, precisión vertical mejor que 5 cm.

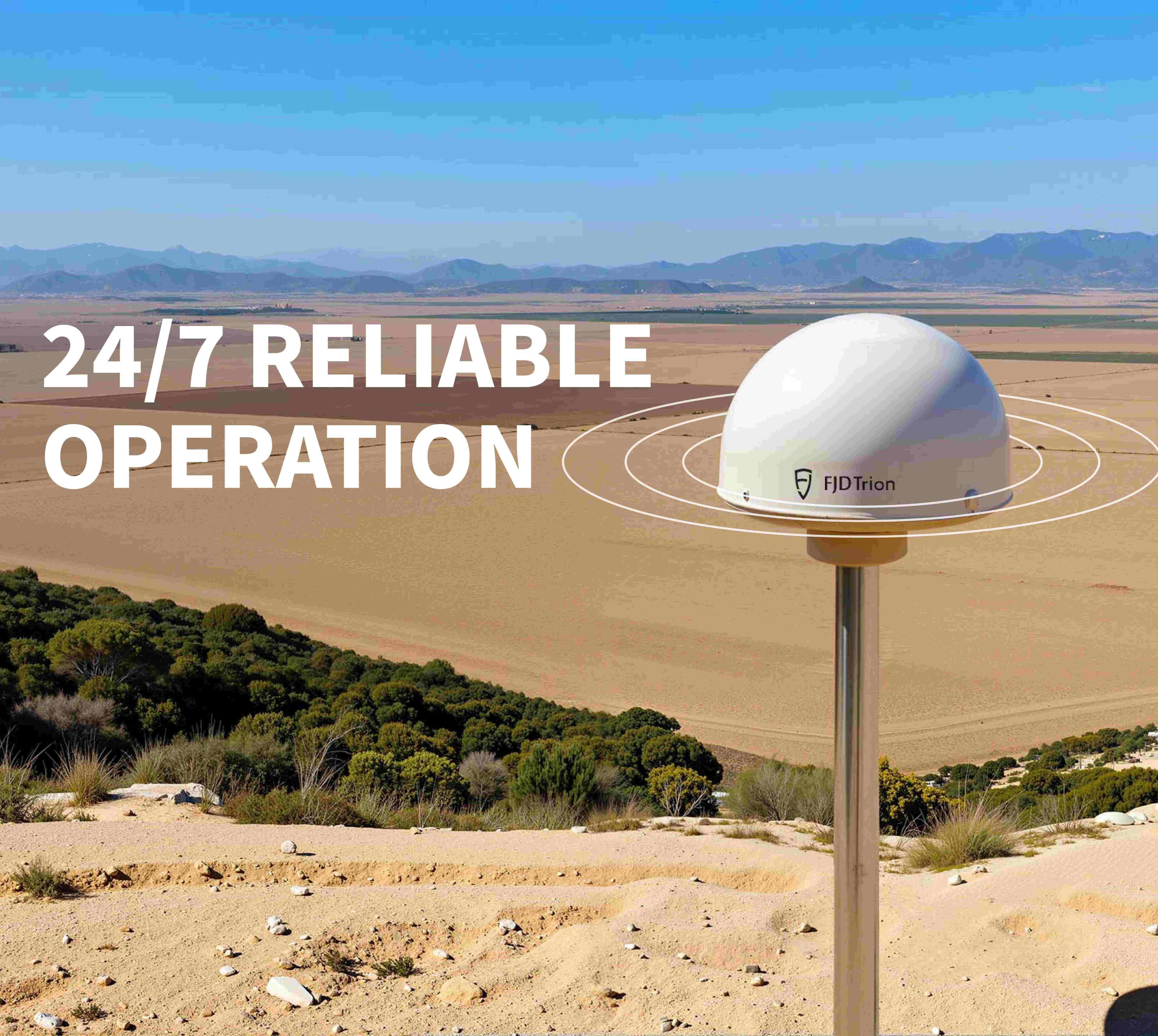

- Operación confiable 24/7: Servicio de datos de corrección continua, con batería incorporada que admite ≥24 h de respaldo y MTBF ≥25 000 h.
-

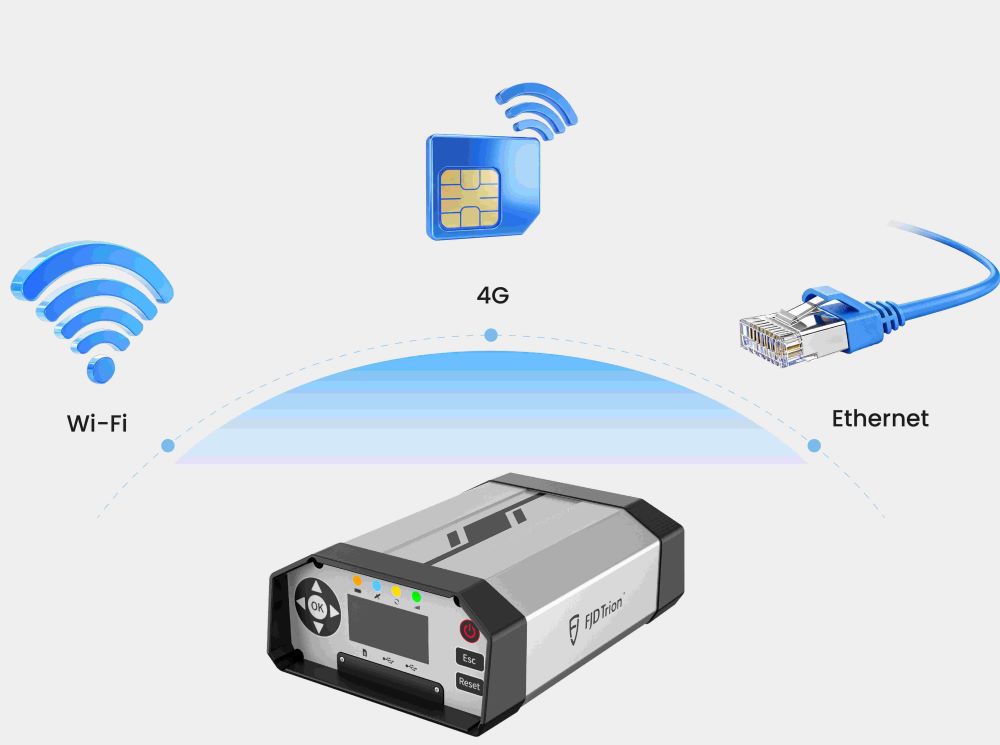

Conectividad de red versátil: Admite Ethernet, 4G y Wi-Fi, redundancia y respaldo automáticos, lo que garantiza una transmisión de datos ininterrumpida.

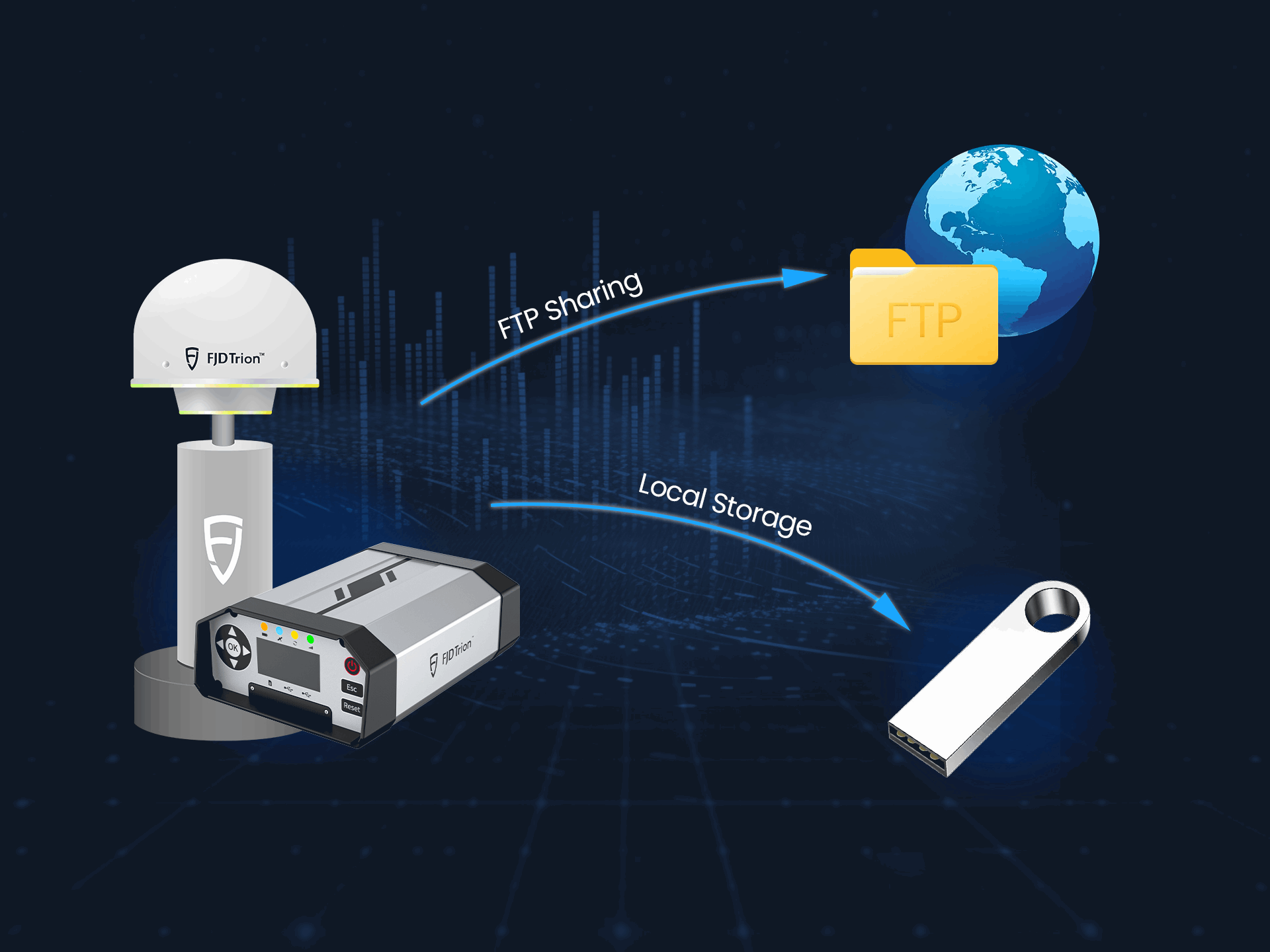

- Gestión inteligente de datos: Cuenta con envío FTP integrado para datos de observación sin procesar y almacenamiento cíclico local para garantizar una transferencia eficiente y una copia de seguridad segura.
Get it between -
Beneficio
Precisión y eficiencia
El sistema FJD Trion N10 GNSS CORS ofrece correcciones RTK rápidas y estables con precisión centimétrica. Su compatibilidad con múltiples constelaciones y frecuencias garantiza un posicionamiento fiable para aplicaciones agrícolas, topográficas y robóticas.
Compatibilidad y velocidad
Totalmente compatible con los principales dispositivos RTK, el sistema admite los protocolos RTCM2.x/3.x y NTRIP. Su rápida configuración y conectividad fluida facilitan la integración con redes GNSS profesionales.
Gestión y mantenimiento
Simplifique las operaciones de la estación con la gestión remota a través de la plataforma FLBS. Las alertas automáticas, la gestión de cuentas NTRIP y las copias de seguridad de datos reducen el tiempo de inactividad y los costes de mantenimiento, garantizando un rendimiento fiable de la red CORS.
Especificaciones
Capacidades del sistema y conectividad
| Señal | GPS BDS B1I/B2I/B3I/B1C/B2a L1C/A/L2P (Y)/L2C/L5 GLONASS L1/L2 Galileo E1/E5a/E5b QZSS L1/L2/L5 |
| Posición de punto único (RMS) | Horizontal: 1,5 m Vertical: 2,5 m |
| RTK (RMS) | Horizontal: 0,8 cm + 1 ppm Vertical: 1,5 cm + 1 ppm |
| Posprocesamiento estático (RMS) | Horizontal: 2,5 mm + 1 ppm Vertical: 5,0 mm + 1 ppm |
| Tasa de actualización | Hasta 5 Hz |
| protocolos | NMEA-0183, RTCM2.x/3.x |
| Protocolo de red | NTRIP/TCP |
Entorno operativo
| Temperatura de funcionamiento | -40 °C ~ +65 °C |
| Temperatura de almacenamiento | -40 °C ~ +80 °C |
| Clasificación del IP | IP67 |
Fuente de alimentación
| Voltaje de entrada | CA 90-260 V CC 9-36 V |
| Consumo de energía (estándar) | 5W |
Descripción general del contenido del paquete
Las siguientes listas detallan todos los componentes incluidos en el sistema receptor de referencia GNSS FJD N10 y la antena de estrangulación. Cada artículo se empaqueta cuidadosamente para garantizar una entrega segura y una instalación sin problemas, incluyendo todos los accesorios, cables y documentación necesarios para su despliegue y funcionamiento inmediatos. Para una visión más detallada, vea nuestro video de empaquetado del producto N10, que muestra el desempaquetado y todos los componentes incluidos.
Lista de embalaje del receptor

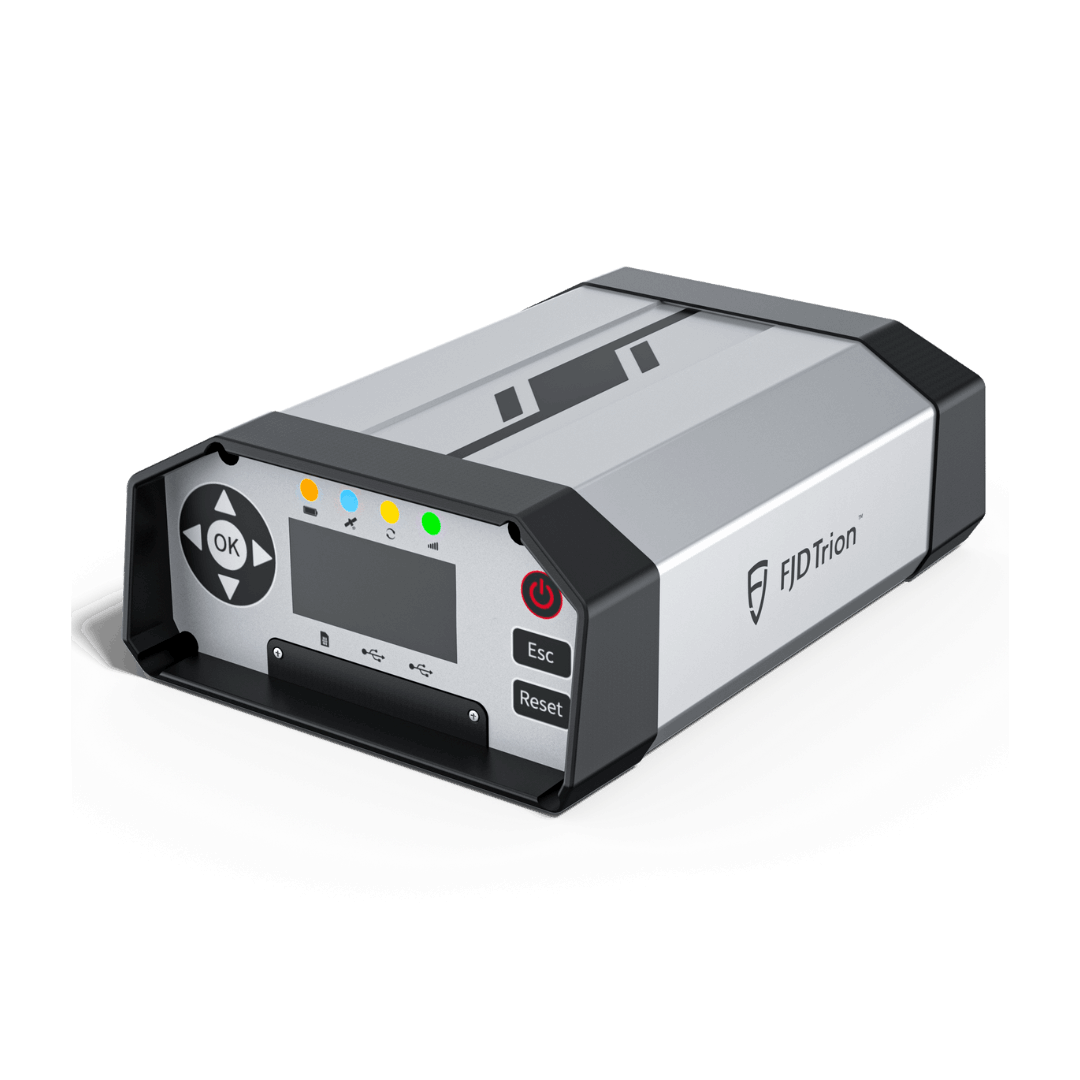

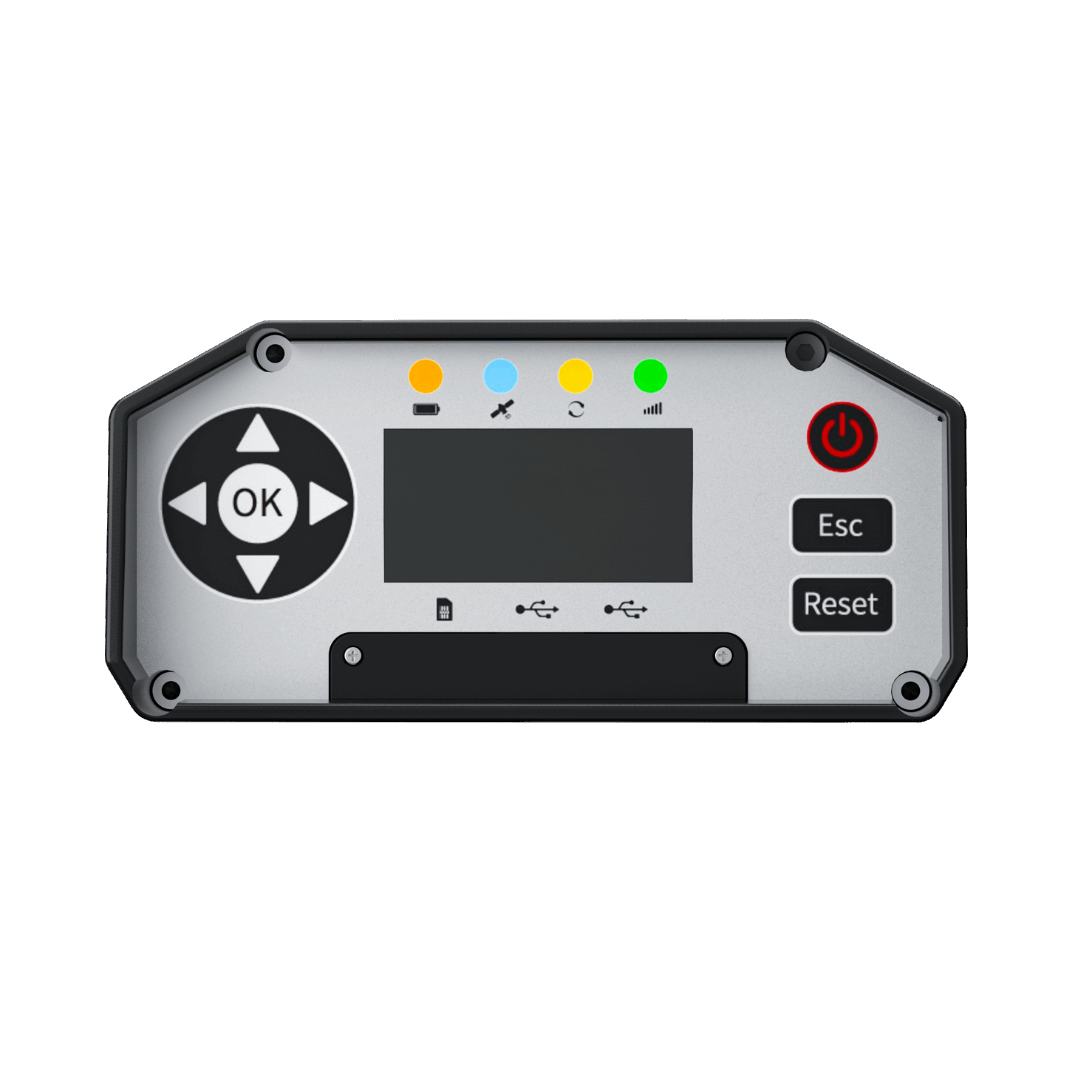

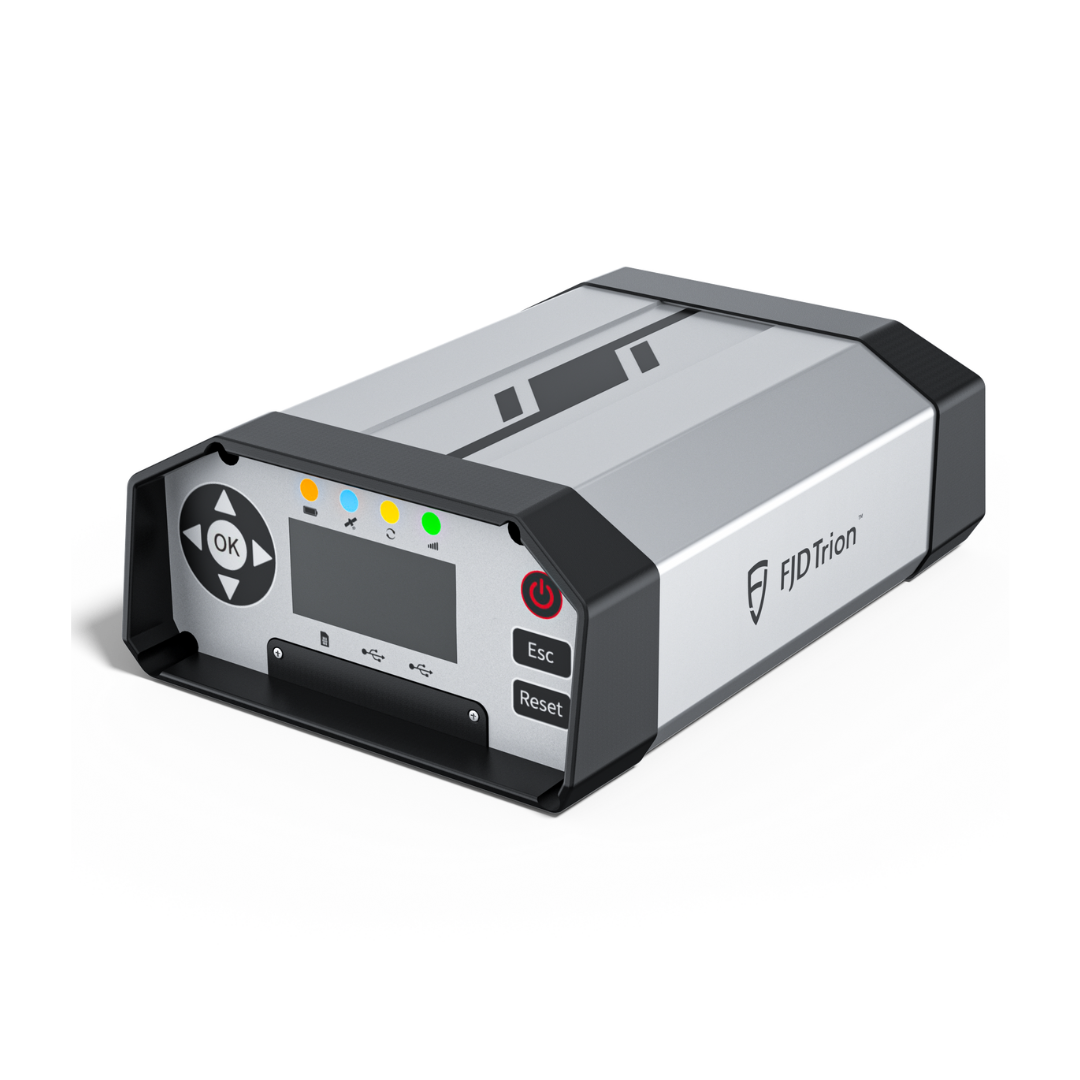

Receptor de referencia GNSS N10 *1

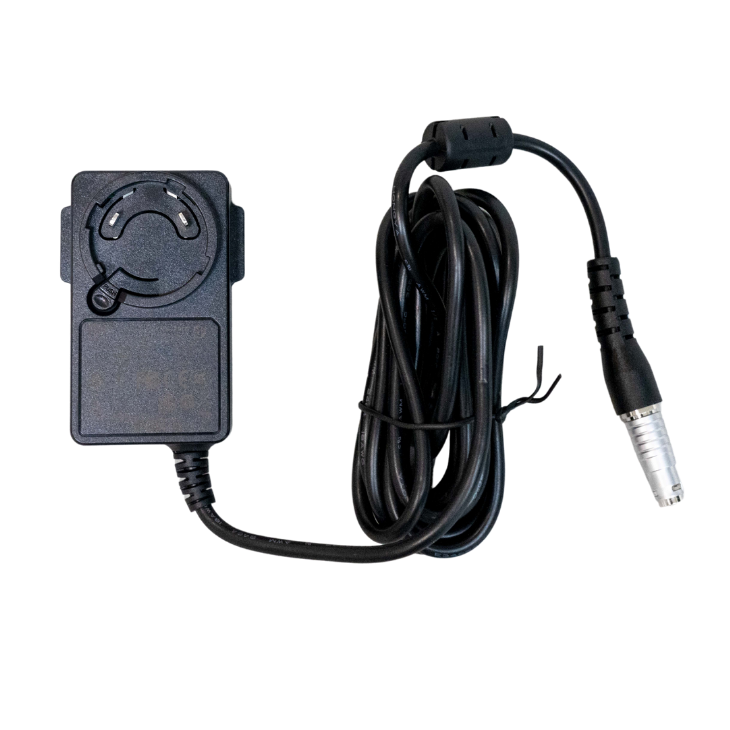

Adaptador de corriente *1

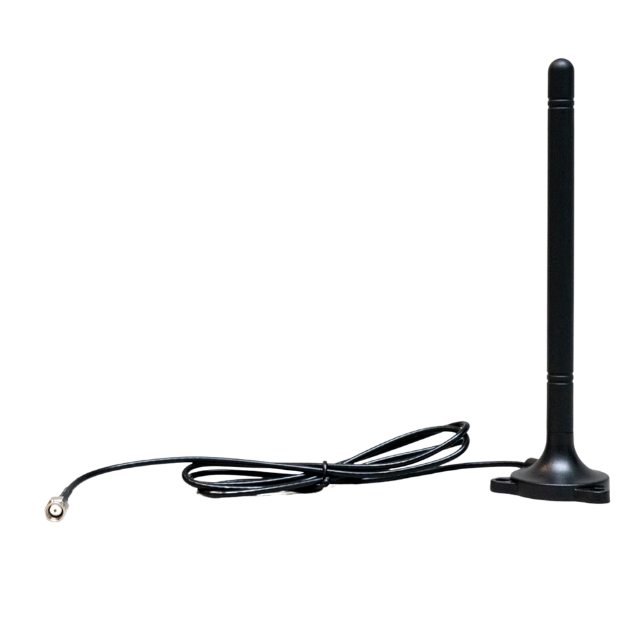

Antena 4G *1

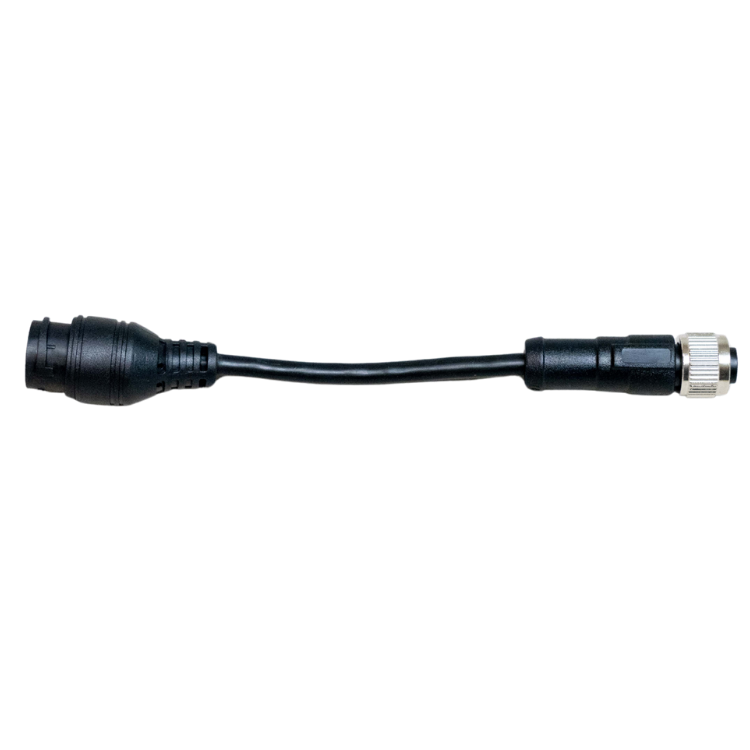

LAN Cable *1

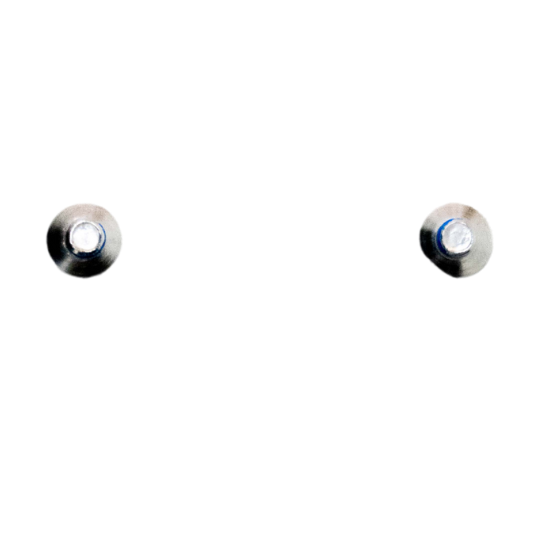

M3 tornillos de cabeza hueca hexagonal *2
M3 tornillos de cabeza hueca hexagonal *2

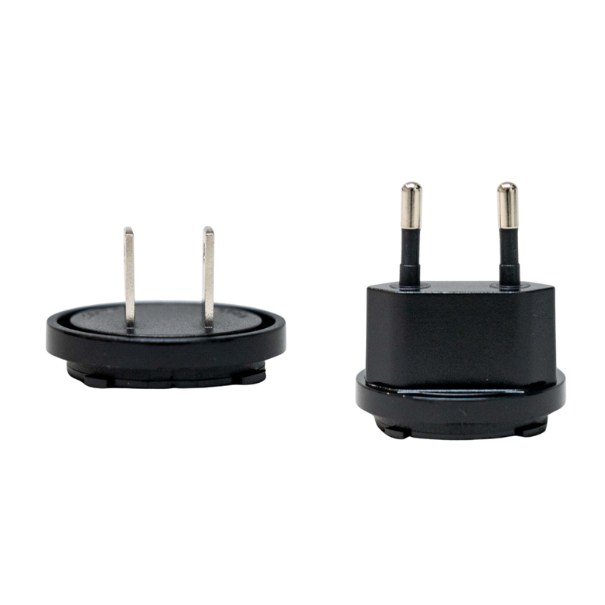

Enchufe de EE. UU./Enchufe del Reino Unido (elija uno)*1

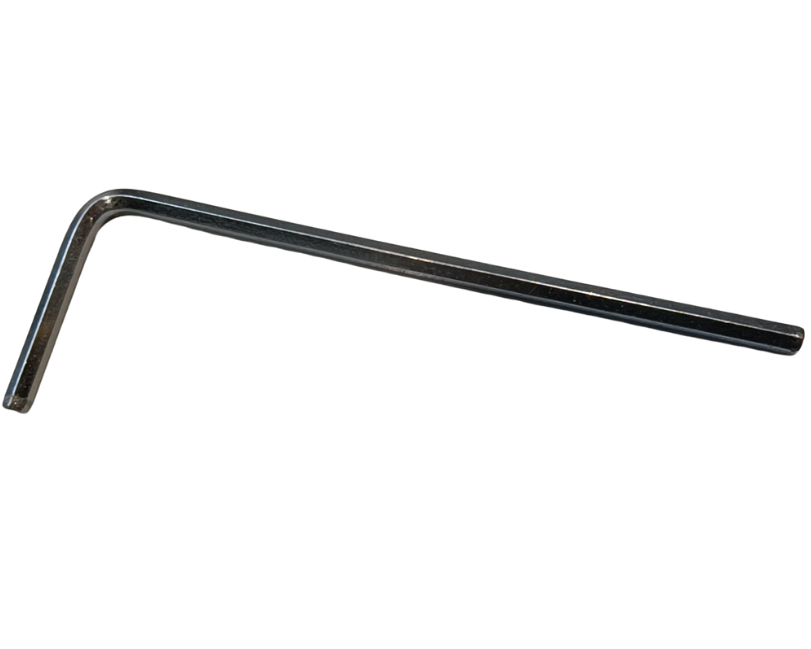

Llave hexagonal *1

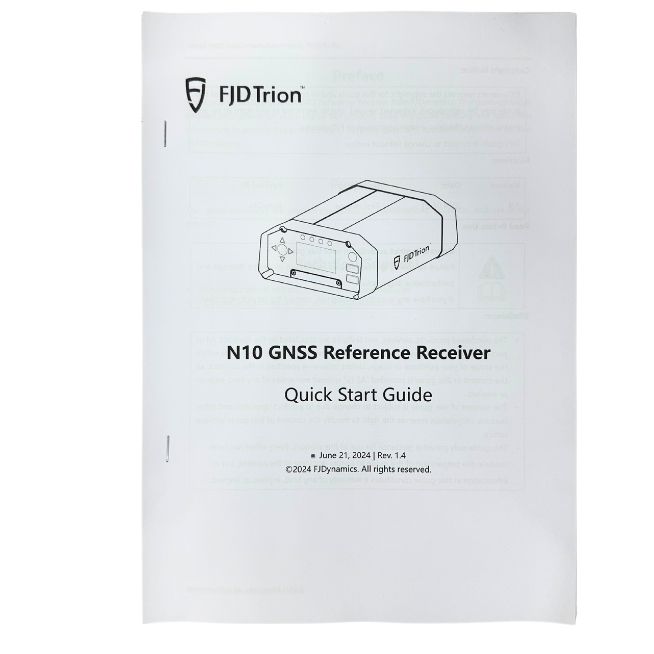

Guía de inicio rápido del usuario *1

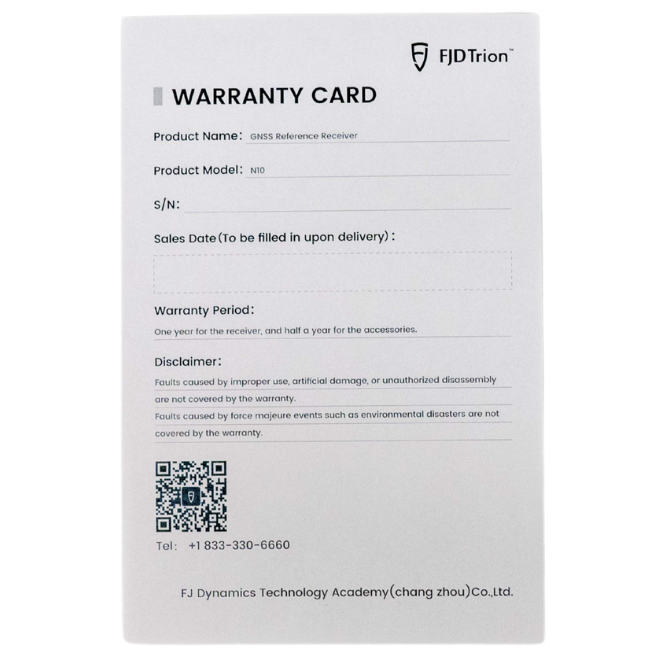

Tarjeta de garantía *1

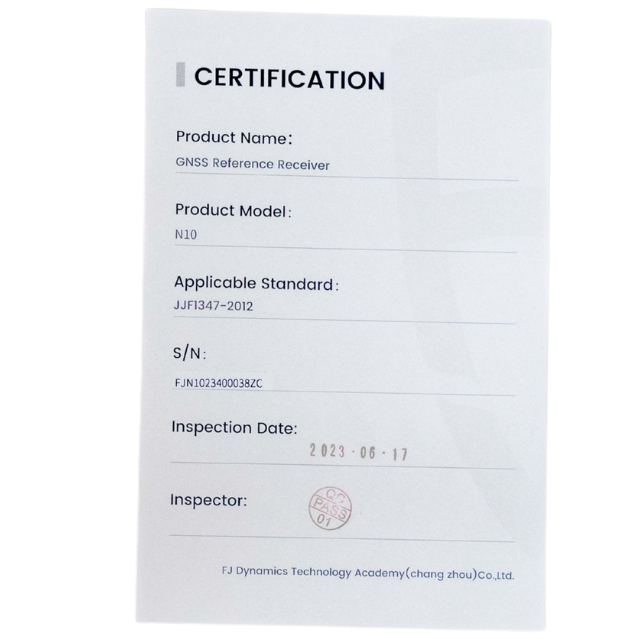

Certificación *1
Lista de empaque de antena de anillo de estrangulación

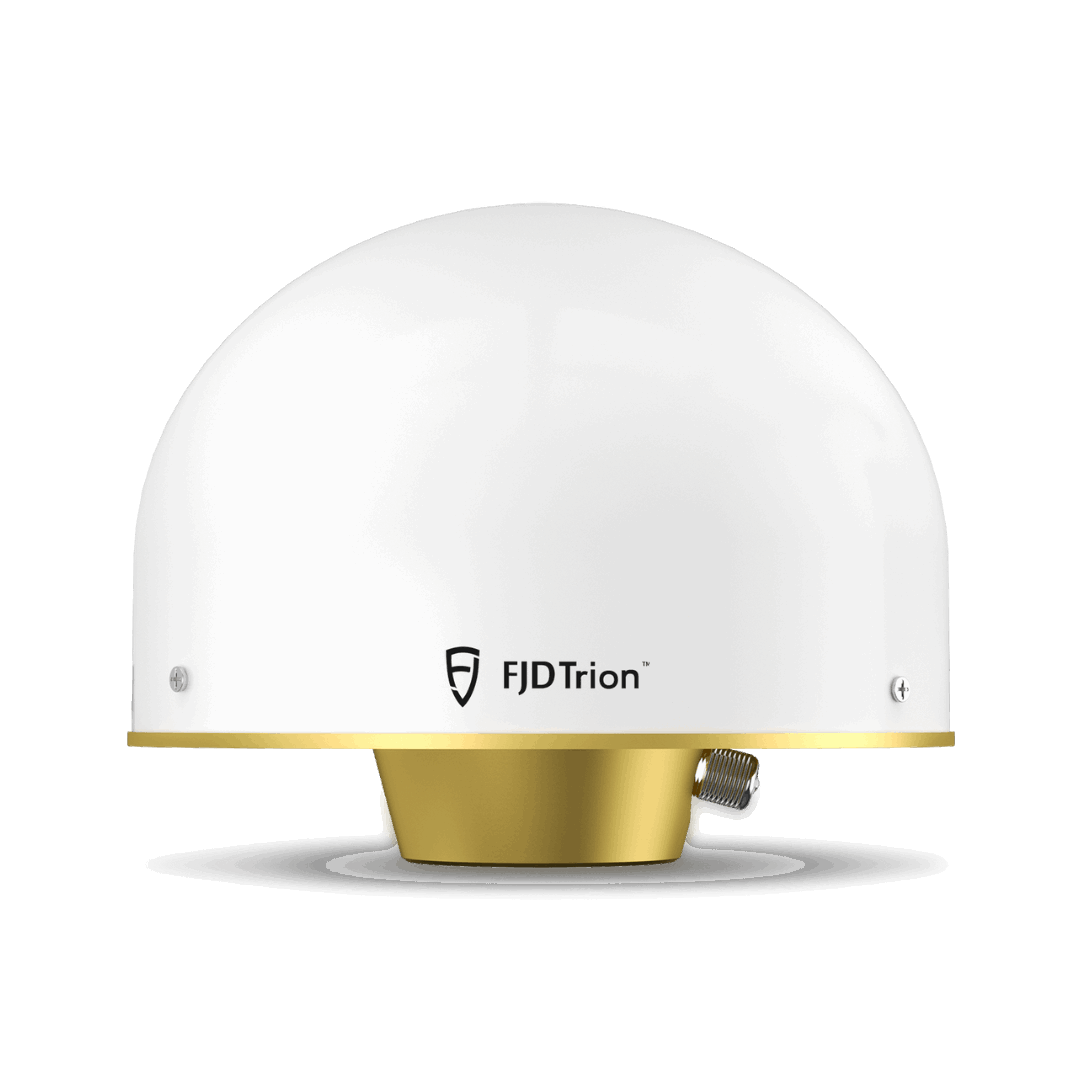

Antena de anillo de estrangulamiento *1

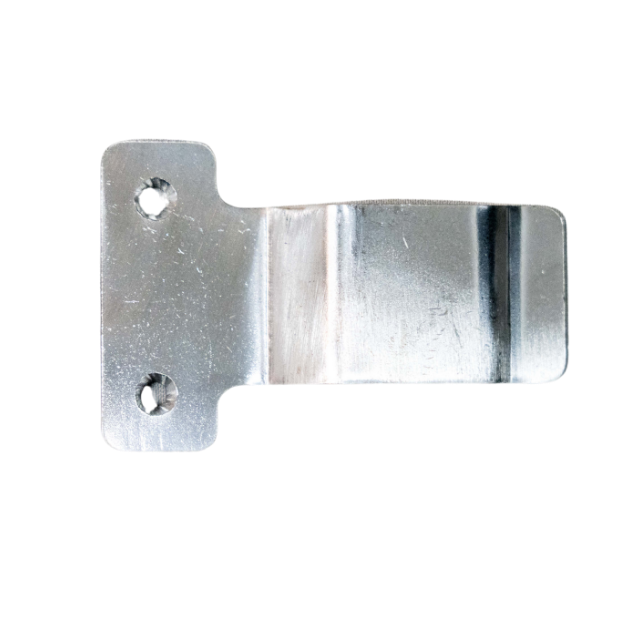

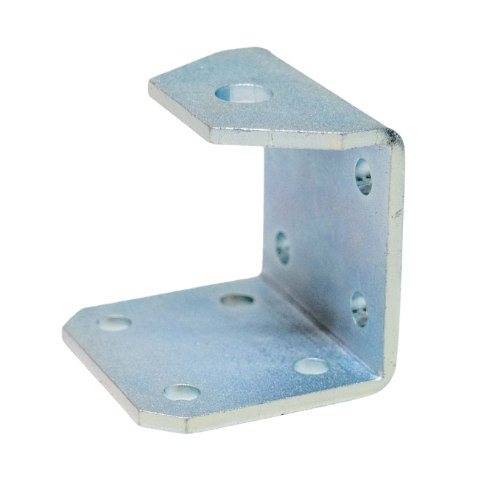

Clip *1

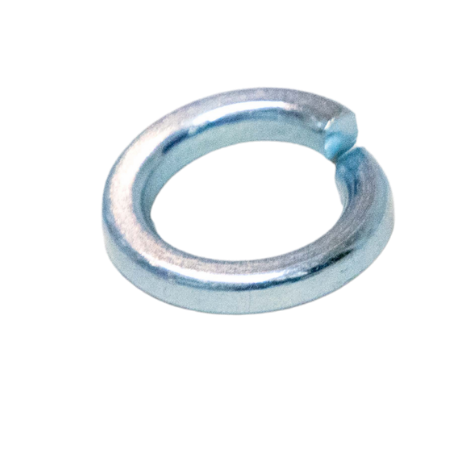

Arandela de resorte *1

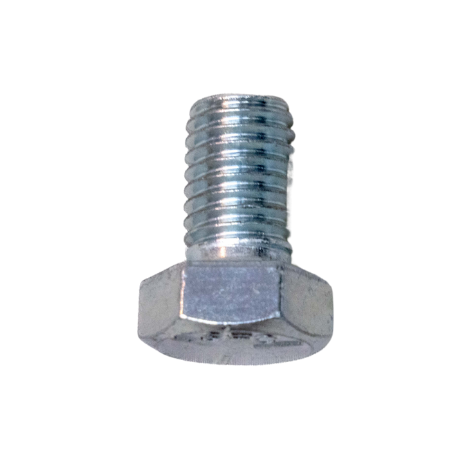

Perno *1

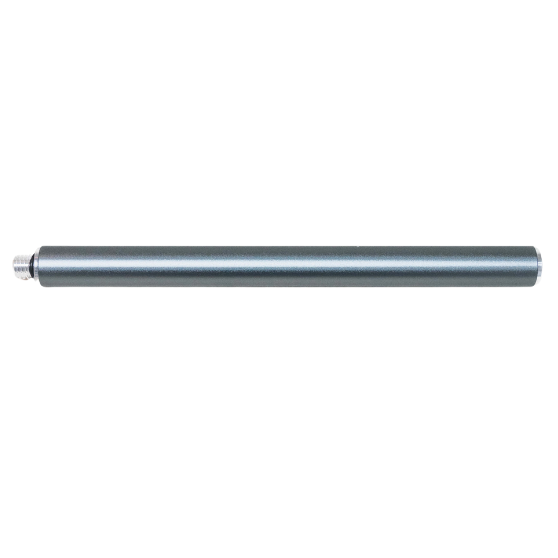

Tubo de aluminio *1

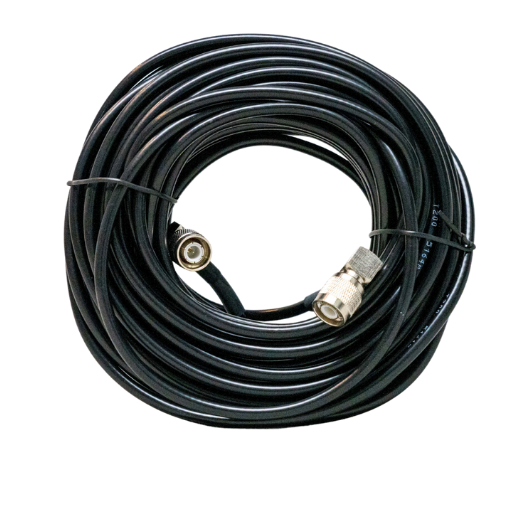

Alimentador *1
Certificación *1

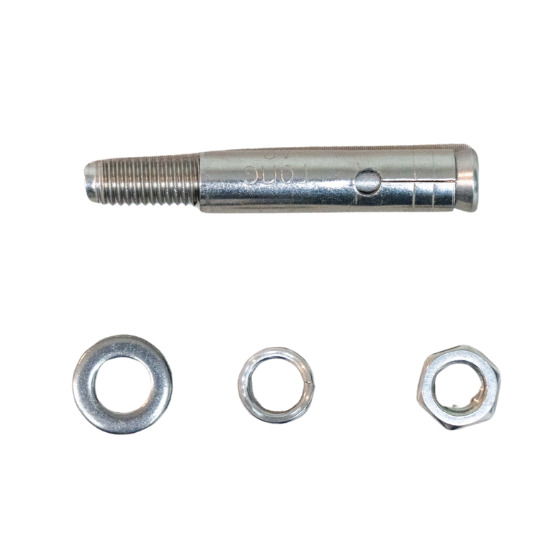

Perno de expansión *4

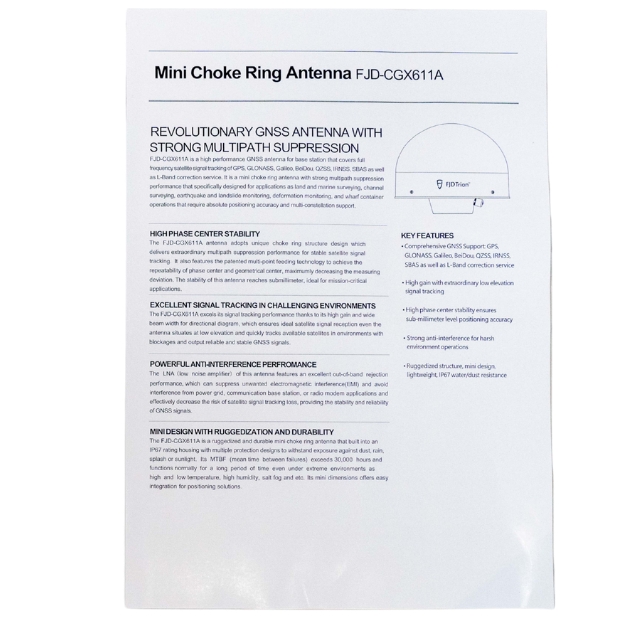

Manual de usuario *1
Descargar
preguntas frecuentes
Transmita señales RTK a través de la red: olvídese de los límites de distancia ni de los obstáculos del terreno. Concéntrese en la potencia de procesamiento de su terminal: asegúrese de que ofrezca la precisión necesaria en las condiciones de señal actuales. Manténgase dentro de los 30 km para garantizar un posicionamiento estable y un rendimiento fiable. ¡Aplíquelo con confianza a la mayoría de los escenarios de operaciones de precisión!
Coloque la antena GNSS en un área abierta, libre de obstrucciones e interferencias. Manténgase al menos a 300 m de objetos que puedan causar interferencias en la señal. Asegúrese de que haya una línea de visión satelital con un ángulo de elevación superior a 10°. Monte la antena GNSS verticalmente, nunca la instale inclinada.
Tenga en cuenta que el N10 suele consumir 5 W. Se espera un consumo aproximado de 3,6 kWh al mes y unos 43,8 kWh al año. Al desconectar la fuente de alimentación externa, la batería integrada puede proporcionar hasta 24 horas de funcionamiento.
Conéctalo por Ethernet, 4G o Wi-Fi, o vincúlalo con un terminal Starlink. Activa la copia de seguridad de red dual o triple y sigue el orden de prioridad: Ethernet > 4G > Wi-Fi. Se recomienda usar una tarjeta SIM 4G con un plan de datos de 10 GB al mes.
Cada cuenta NTRIP corresponde a un único terminal de usuario. No utilice la misma cuenta en varios terminales simultáneamente; se permite el uso escalonado. La cuenta NTRIP requiere una suscripción; es imprescindible renovarla para continuar usándola después de su vencimiento.
N10 puede alinearse con el sistema de coordenadas del servicio NTRIP local. Si no hay requisitos especiales, FJDynamics utilizará ITRF2020 por defecto para calcular y configurar las coordenadas de la estación base.
Tanto la estación CORS N10 como la terminal deben mantener la red estable. Cuando varias estaciones CORS brindan cobertura regional, la plataforma FLBS cambiará automáticamente la terminal a la estación más cercana (sin que el usuario lo sepa).
Elija el punto de acceso apropiado según el formato de señal RTK compatible con el terminal. La estación N10 CORS proporciona un punto de acceso universal (RTCM), compatible con todos los productos FJDynamics. Para terminales de otras marcas, se recomienda confirmar la compatibilidad con FAE con anticipación.
